LCLV TYPE

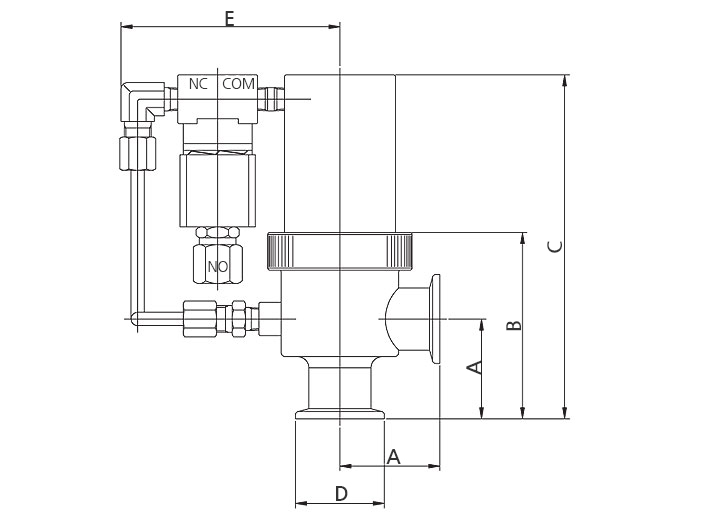

Floor Plan
Technical Specification
| Reference | LCLV 25 | LCLV 40 | LCLV 50 |
|---|---|---|---|
| Flange Size | NW 25 | NW 40 | NW 50 |
| Conductance ( C-R )( l/s) | 15 | 45 | 85 |
| Leak Rate (Torr·l/s) | Max. 1.0 X 10-9 | ||
| A:Body B:Sealing Material | A : SUS 304 B : VITON | ||
| Life Cycle | 10,000( Room Temperature ) | ||
| Weight(Kg) | 1.8 | 2.8 | 3.7 |
| A(mm) | 45 | 55 | 65 |
| B(mm) | 84 | 103 | 125.5 |
| C(mm) | 155 | 180.5 | 205 |
| ΦD(mm) | 40 | 55 | 75 |
| E(mm) | 98 | 99 | 104 |
| voltage | AC 220V( AC100V, DC24V ) | AC 220V( AC100V, DC24V ) | AC 220V( AC100V, DC24V ) |
| Connector | 1/8 inch | 1/8 inch | 1/8 inch |
Features
- 일반적으로 진공 System에서는 안정성을 위해서 Vent valve의 구성이 필요하게 됩니다.
- Rotary Pump의 동작이 중단 되었을 때 Roughing line 또는 Foreline 내의 진공도에 따라 Pump Oil이 역류가 될 수 있습니다.
- Auto Vent Valve는 Pump의 흡기구에 가까이 부착되어 Rotary Pump의 On/Off 시 자동적으로 작동되며 Pump의 정지와 동시에 피배기계를 순간적으로 차단하고, 그 후에 펌프 축을 Vent합니다. 따라서, Pump로부터의 오일 역류를 방지하고 사용자의 오동작이나 정전 시 Oil 역류사고를 방지할 수 있습니다.
- For the stability of the system, Leak Valve is necessary.
- When rotary pump stops, there maybe back flow of oil by the vaccum condition within Foreline and Roughing line.
- Automatic Leak Valve work automatically when Rotary pump is on/off
- As placed near aspirator, it cuts off a non-exhaust valve at the same time with Pump stop. So, it can prevent oil from flowing backwards from pump to protect from power failure and wrong handling.
